ASME / ANSI B18.2.3.5M六角頭ボルト
製品:ASME / ANSI B18.2.3.5M六角ボルト
プロパティクラス:4.6、4.8、5.6、5.8、8.8、10.9、12.9、
A2-70、A4-70、A4-80
仕上げ:亜鉛メッキ(黄亜鉛、亜鉛青、リンスカラー)、黒、リン酸塩&油、リン酸亜鉛、溶融亜鉛めっき(HDG)、ダクロメット、ジオメット
材質:スチール、ステンレス
輸出国:米国、日本、オーストラリア、ヨーロッパなど
顧客のカスタマイズをサポート
ASME / ANSI B18.2.3.5M六角頭ボルト
概要
ザASME / ANSI B18.2.3.5M六角頭ボルトは、米国規格協会の六角ボルトのメートル法仕様に準拠した精密に設計されたファスナーです。高性能な機械的接続用に設計された、ASME / ANSI B18.2.3.5M六角頭ボルトは、精度、強度、および国際的な互換性が重要な構造、自動車、航空宇宙、および産業機械のアプリケーションで広く使用されています。これらのボルトは、優れたクランプ力、耐久性、および標準化されたヘッド寸法で有名です。

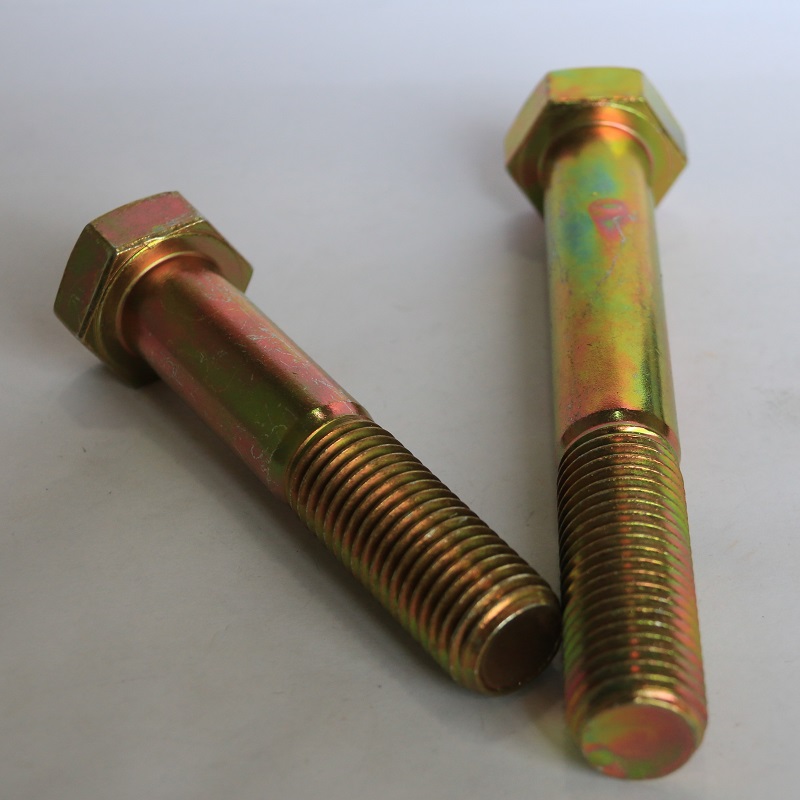

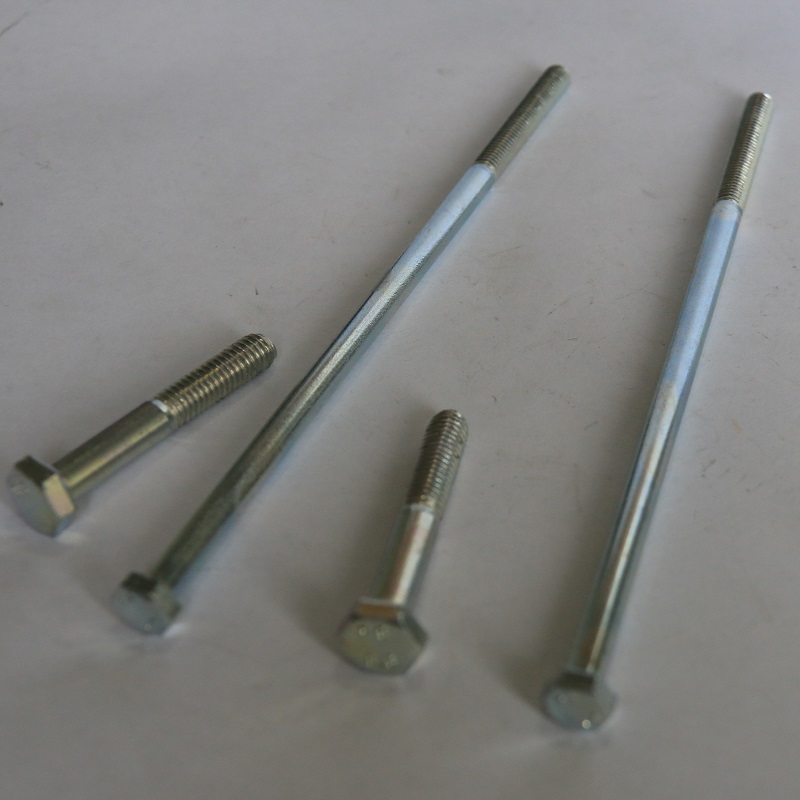

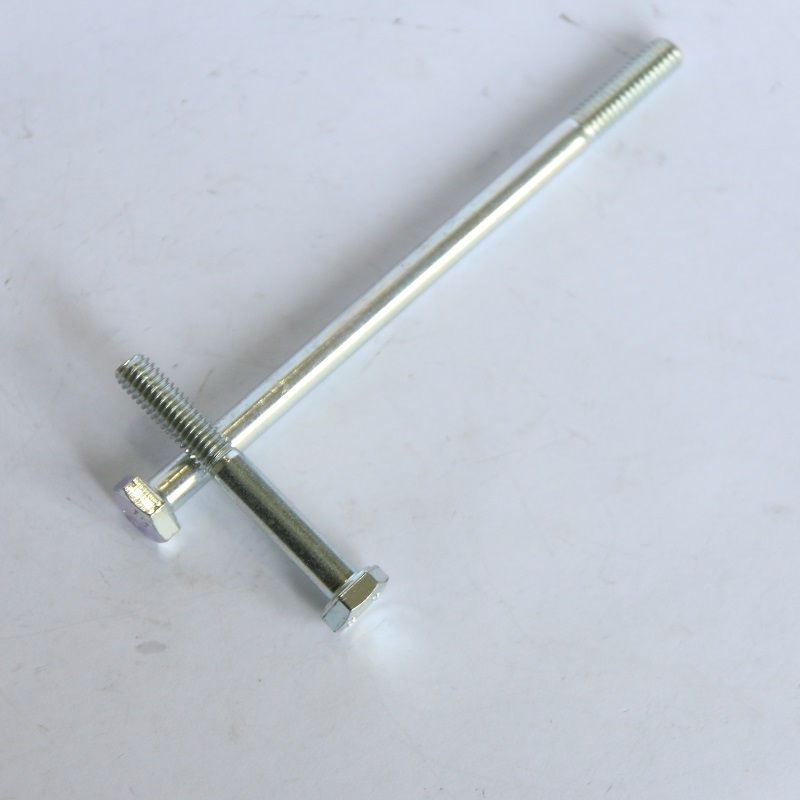

写真

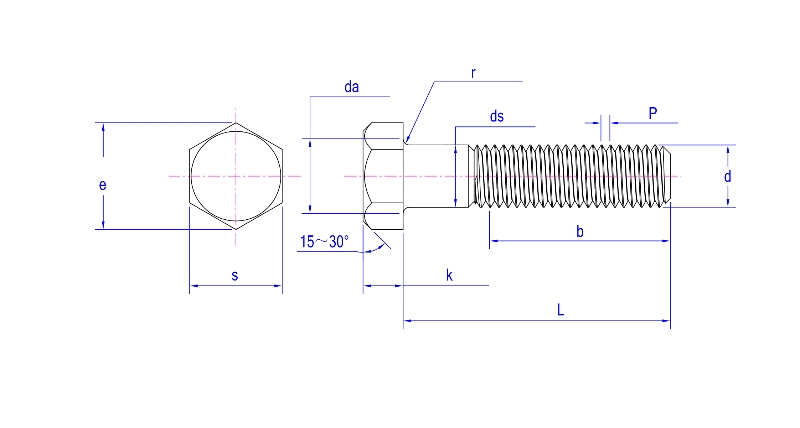

製品図面
製品仕様書
大きさ |
M5の |
M6の |
M8の |
M10の |
M12の |
M14の |
M16の |
M20の |
M24の |
M30の |
M36の |
M42の |
M48の |
M56の |
M64の |
M72の |
M80の |
M90の |
M100 |
|
P |
0.8 |
1.0 |
1.25 |
1.5 |
1.75 |
2.0 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
4.5 |
5.0 |
5.5 |
6.0 |
6.0 |
6.0 |
6.0 |
6.0 |
|
ディーエス |
マックス |
5.48 |
6.19 |
8.58 |
10.58 |
12.7 |
14.7 |
16.7 |
20.84 |
24.84 |
30.84 |
37.0 |
43.0 |
49.0 |
57.2 |
65.52 |
73.84 |
82.16 |
92.48 |
102.8 |
分 |
4.52 |
5.52 |
7.42 |
9.42 |
11.3 |
13.3 |
15.3 |
19.16 |
23.16 |
29.16 |
35.0 |
41.0 |
47.0 |
54.8 |
62.8 |
70.8 |
78.8 |
88.6 |
98.6 |
|
s |
マックス |
8.0 |
10.0 |
13.0 |
16.0 |
18.0 |
21.0 |
24.0 |
30.0 |
36.0 |
46.0 |
55.0 |
65.0 |
75.0 |
85.0 |
95.0 |
105.0 |
115.0 |
130.0 |
145.0 |
分 |
7.64 |
9.64 |
12.57 |
15.57 |
17.57 |
20.16 |
23.16 |
29.16 |
35.0 |
45.0 |
53.8 |
62.9 |
72.6 |
82.2 |
91.8 |
101.4 |
111.0 |
125.5 |
140.0 |
|
e |
マックス |
9.24 |
11.55 |
15.01 |
18.48 |
20.78 |
24.25 |
27.71 |
36.64 |
41.57 |
53.12 |
63.51 |
75.06 |
86.6 |
98.15 |
109.7 |
121.24 |
132.79 |
150.11 |
167.43 |
分 |
8.63 |
10.89 |
14.2 |
17.59 |
19.85 |
22.78 |
26.17 |
32.95 |
39.55 |
50.55 |
60.79 |
71.71 |
82.76 |
93.71 |
104.65 |
115.6 |
126.54 |
143.07 |
159.6 |
|
k |
マックス |
3.88 |
4.38 |
5.68 |
6.85 |
7.95 |
9.25 |
10.75 |
13.4 |
15.9 |
19.75 |
23.55 |
27.05 |
31.07 |
36.2 |
41.32 |
46.45 |
51.58 |
57.74 |
63.9 |
分 |
3.35 |
3.85 |
5.1 |
6.17 |
7.24 |
8.51 |
9.68 |
12.12 |
14.56 |
17.92 |
21.62 |
25.03 |
28.93 |
33.8 |
38.68 |
43.55 |
48.42 |
54.26 |
60.1 |
|
ダマックス |
5.7 |
6.8 |
9.2 |
11.2 |
13.7 |
15.7 |
17.7 |
22.4 |
26.4 |
33.4 |
39.4 |
45.4 |
52.0 |
62.0 |
70.0 |
78.0 |
86.0 |
96.0 |
107.0 |
|
R最小値 |
0.2 |
0.3 |
0.4 |
0.4 |
0.6 |
0.6 |
0.6 |
0.8 |
0.8 |
1.0 |
1.0 |
1.2 |
1.5 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.5 |
|
顧客のカスタマイズをサポート |
||||||||||||||||||||
ASME / ANSI B18.2.3.5M六角頭ボルトの主な特長
メートル法の標準精度
ザASME / ANSI B18.2.3.5M六角頭ボルトメートル法の仕様に従って製造されているため、国際標準化が必要なグローバルなコンポーネントやシステムとの完全な互換性が確保されています。六角形のヘッドデザイン
6面ヘッドにより、優れた工具の噛み合いとトルク伝達が可能になり、ASME / ANSI B18.2.3.5M六角頭ボルト標準のレンチやソケットツールを使用して簡単に取り付けたり取り外したりできます。高い引張強度
炭素鋼、合金鋼、またはステンレス鋼から作られ、ASME / ANSI B18.2.3.5M六角頭ボルト要求の厳しい耐荷重用途に強力な引張性能とせん断性能を提供します。糸の種類とフィット感
これらのボルトは通常、ISOメートルねじ仕様に準拠した粗いねじまたは細いねじを特徴としており、互換性のあるナットやコンポーネントとのスムーズで安全な噛み合いを保証します。耐腐食性仕上げ
ザASME / ANSI B18.2.3.5M六角頭ボルトは、黒色酸化物、亜鉛メッキ、溶融亜鉛めっき、最適な腐食保護のためのプレーン仕上げなど、さまざまな表面処理で利用できます。
ASME/ANSI B18.2.3.5Mの六角頭ボルトの適用
建設とインフラストラクチャ
これらのボルトは、その強度と国際規格に準拠しているため、鉄骨構造物、橋梁フレームワーク、および耐荷重システムに不可欠です。自動車および輸送機器
ザASME / ANSI B18.2.3.5M六角頭ボルトは、シャーシアセンブリ、サスペンションシステム、エンジンブロック、および安全コンポーネントで一般的に使用されています。重機・設備
その強度と耐久性により、重いモーター、ギアシステム、油圧プレス、CNCマシンの取り付けに最適です。航空宇宙部品
航空宇宙では精度と信頼性が重要であり、これらのボルトは飛行システムや地上機器に必要な厳しい公差要件を満たしています。OEMおよび産業用組立
相手先ブランド供給(OEM)によって広く利用されている、ASME / ANSI B18.2.3.5M六角頭ボルトさまざまな製品ラインでユニバーサルファスナーの選択肢として機能します。
ASME/ANSI B18.2.3.5Mの六角頭ボルトの利点
✅標準化された寸法
への適合ASME/ANSI B18.2.3.5M業界全体での相互運用性、品質保証、在庫管理の簡素化を保証します。✅優れた機械的特性
高い耐荷重性と耐疲労性により、これらのボルトは動的および静的な用途に適しています。✅汎用性の高いサイズ
さまざまな機械的要件に合わせて、さまざまな直径(通常はM5〜M36)と長さで利用できます。✅耐食性の向上
複数の仕上げオプションを備えたこれらのボルトは、屋外、海洋、または化学的にさらされた環境での長寿命を提供します。✅取り扱いとメンテナンスが簡単
六角ヘッド設計により、手動と電動の両方の設置ツールとの互換性が確保され、組み立てと保守が合理化されます。
